УНИВЕРСАЛЬНЫЕ ТОРМОЗНЫЕ СТЕНДЫ СТМ 3500, СТМ 6000, СТМ 15000

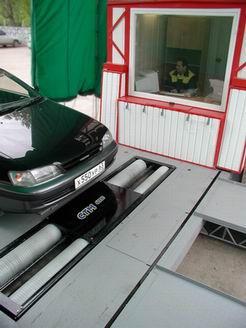

Универсальные тормозные стенды СТМ фирмы МЕТА - это новое решение в диагностике тормозных систем автомобиля. Прецизионные тензометрические датчики собственного производства обеспечивают высокую точность измерений веса и тормозных сил при тестировании легковых и грузовых автомобилей с осевой нагрузкой до 15т. Впервые фирма МЕТА применила новую технологию получения сверхпрочного покрытия роликов СТМ методом цементации и закаливания поверхности до твердости 50HRC. Новая технология обеспечивает десятилетнюю эксплуатацию стендов без потери необходимого сцепления даже мокрыми автошинами. Специальное шашечно-шнековая фрезеровка поверхности роликов улучшает устойчивость автомобиля при испытаниях.

Дистанционное управление тормозными стендами при помощи радио пульта не требует прицеливания, как пульты на инфракрасных лучах, и повышает удобство и безопасность при управлении стендом из кабины проверяемого автомобиля. Широкий диапазон рабочих температур стендов СТМ от -30C до +50С позволяет использовать стенды в неотапливаемых помещениях или в составе контернейных мобильных станций иагностики.



Функции

 1. Измерение и расчет параметров тормозных систем по ГОСТ Р 51709:

• тормозные силы колес
• удельная тормозная сила и осевая нагрузка колес в процессе торможения
• неравномерность тормозных сил
• время срабатывания тормозной системы
• усилие на педали тормоза и рычаге стояночной системы

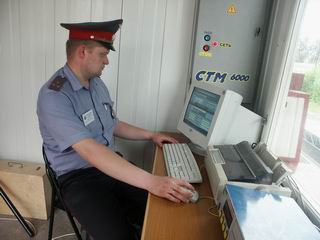

2. Вывод на экран монитора и информационное табло

• результатов измерений и графической интерпретации
• указаний оператору и водителю на светофоре.

3. Распечатка протокола измерений и графиков изменения тормозных сил в реальном масштабе времени

4. Работа в составе линий технического контроля с автоматической передачей данных в диагностическую карту автомобиля

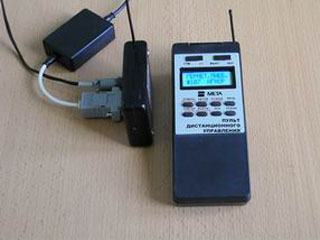

5. Радиопульт дистанционного управления СТМ и пульт визуального осмотра в одном приборе

Достоинства

•   Повышеннаяизносоустойчивость роликов с гарантией на 10 лет
  обеспечена специальной закалкой и обработкой поверхности. Покрытие абсолютно устойчиво к шипованным шинам
• Широкий дипазон рабочих температур: от -30 до +50
• Динамическое измерение тормозных сил и осевых нагрузок при торможении на каждом колесе с учетом разгрузки
  осей при торможении
• Самоцентровка автомобиля при испытаниях, автоматическое включение и отключение приводов при наезде и выезде.



Технические характеристики
Наименование		СТМ 3500		СТМ 6000		СТМ 6000М		СТМ 8000		СТМ 15000У
Ширина колеи, мм		770-2210		1000-2760		1000-2760		960-2800		от 900 до 3100
Начальная скорость торможения, км/ч		4		4		2		2		2
Тормозная сила на каждом колесе проверяемой оси, кН		0-6		0-15		0-20		0-25		0-40
Усилие на органе управления тормозной системы, Н		0-1000		0-1000		0-1000		0-1000		0-1000
Нагрузка на ось, кг		0-3500		0-8000		0-8000		0-8000		0-15000
Потребляемая мощность, кВт		7		12		12		12		16
Электропитание, В		380		380		380		380		380
Габаритные размеры, мм
- роликовая установка		2340х680х290		2920х680х335		2920х730х350		2950х730х350		2х(2010х810х415)
- стойка управления		650х1200х680		650х1200х680		650х1200х680		1500х480х600		1800х600х350
Масса, кг
- роликовая установка		500		800		950		1050		2х650
- стойка управления		40		40		40		40		40
